| 장비명 | 유속계 | 모델명 | PIV SYSTEM 2D |
|---|---|---|---|
| 제작사 | 인텍시스템 | 도입시기 | 2012년 |
| 설치장소 | 포항금속소재산업진흥원 | ||

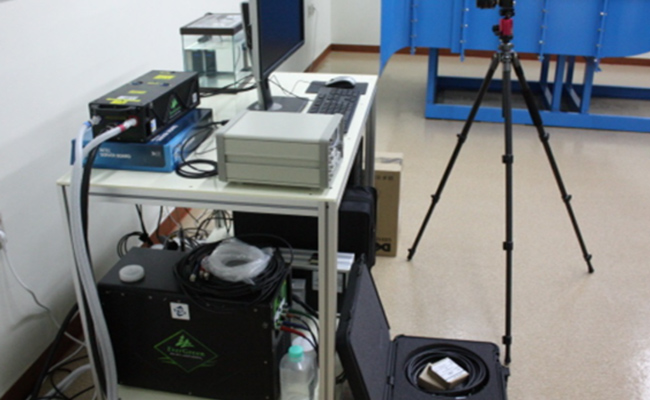

| 장비외관 및 사진 |
|
||
| 기기사양 | 1. Nd:YAG Laser(하기와 동등 사양 또는 그 이상) (1) Manufacture: Quantel Laser (EverGreen 200) (2) Wavelength: 532 nm (3) Energy: 200 mJ (4) Pulse Repetition Rate: 0 to 15 Hz (5) Align: no need to align or adjust (6) Compact and portable type 2. Laser Light Sheet Optics (1) F.L= 500mm and 1000mm for Spherical lens (2) F.L= -25 & -15 mm for cylindrical lenses |
||
| 특성 또는 활용분야 | 유체의 흐름을 시각적으로 관찰하기위한 장비로서 열유체의 유속계측을 할수 있는 장비. 레이저(Nd:YAG laser)를 이용하여 유체의 흐름을 가시화 유체시각화 장비 유속계측 장비임 풍력터빈 설계, 자동차 외형 설계 등 유체 흐름을 분석하여 제품 개발시 활용 공기저항 감소를 위한 제품의 외형 설계시 활용 시각적으로 유체의 흐름을 보여줄 수 있는 장비로서 유체의 시각화 |
||
- 담당자
- 성명
- 이경세
- 연락처
- 054-279-9432
- kslee@pomia.or.kr
