철강산업 재도약 기술개발사업

장비명	롤밴딩기	모델명	CIM BR4-65-4100
제작사	(주)씨아이엠테크	도입시기	2023-12-11
설치장소	(재)전남테크노파크 철강산업센터

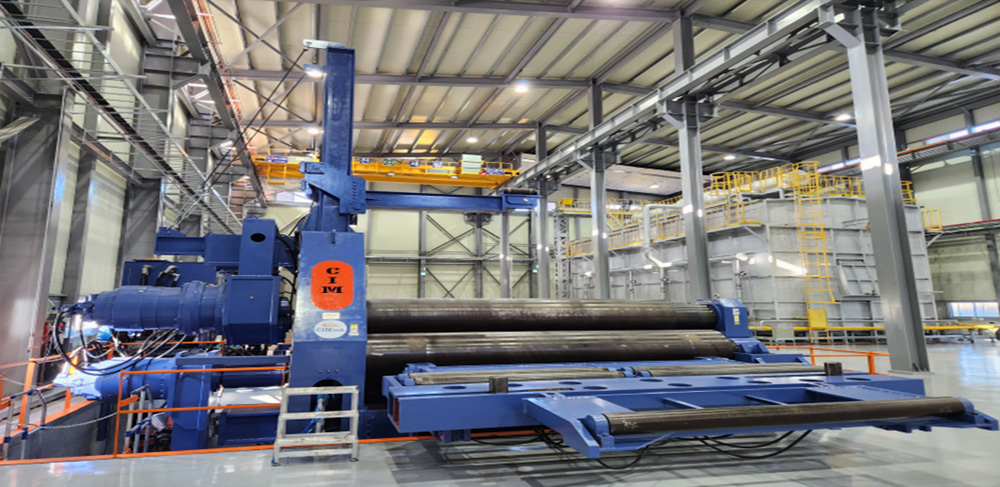

장비외관 및 사진
기기사양	• 장비 크기 : W 3700 × L10000 ×H 4200mm 내외 • 롤밴딩 성형 범위 - 롤밴딩 가공 파이프 최대 길이 : 4,000mm - 강판 롤 밴딩 두께 : 6 ~ 65mm 이상 - 강판 가공 규격 : W4000mm×L15,700mm×65t 이상 (인장강도 500MPa 및 항복강도 345MPa 이상) • 롤 밴딩 최대 속도 : 3.6m/min (무부하시 최대속도 3~6m/min) • 밴딩 롤 구성 및 직경 가) 밴딩 롤 구성 : 상부롤 2ea, 하부롤 1ea, 사이드롤 2ea, 콘밴딩용롤 1ea 나) 롤 위치별 직경 - 상부 롤 직경(1) : Φ 770 이상 (밴딩성형 Φ 1,000 이상 성형용) - 상부 롤 직경(2) : Φ 600 (밴딩성형 Φ 700 ~ 1000 이하 성형용) - 하부 롤 직경 : Φ 750 이상 - 사이드 롤 직경 : Φ 710 이상 - 콘밴딩용 롤 직경 : Φ 200 이상
특성 또는 활용분야	장비(파이프 밴딩머신)는 상, 하부에 4개의 롤러 사이로 재료(강판)를 통과시키면서 재료를 원형의 형태로 가공하는 장비이며, 대구경 강관, 저장/연료탱크 등과 같은 대형구조물 등을 개발, 제작 시 실증지원 목적으로 활용되는 장비

철강산업 재도약 기술개발사업 운영지원단
